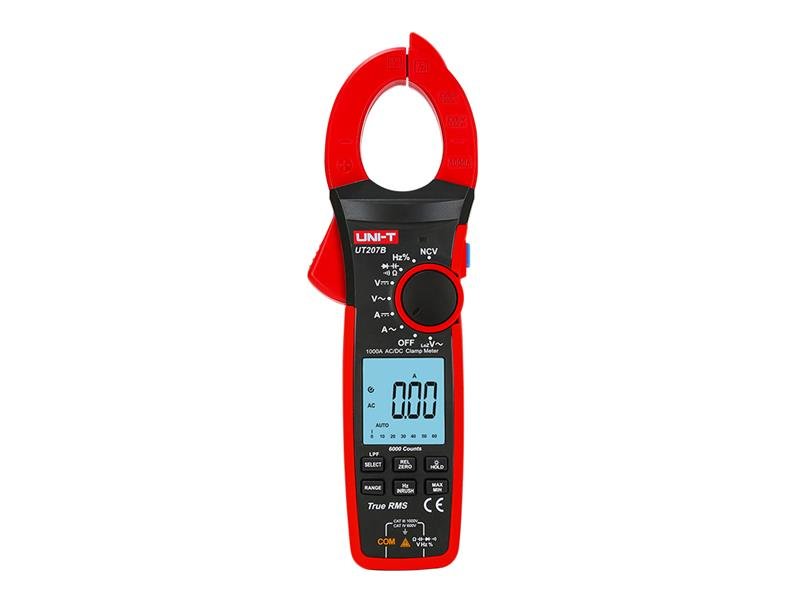

Multimetr UNI-T UT207B klešťový

Digitální klešťový měřič UT207B slouží pro měření střídavých a stejnosměrných napětí do 1000V, AC a DC proudů do 1000A a frekvece u nízkého napětí (nn) do 1000V a proudu do 1000A v rozmezí 40Hz až 400Hz a u malého napětí (mn) 10Hz až 1MHz. Na všech rozsazích má ochranu před větším napětím než 1000V a zvukový a optický alarm. Čtyřmístný více segmentový displej o rozměru 43 x 45 mm se zadním podsvícením a rychlou obnovovací frekvencí (3krát/s). Maximální zobrazitelná hodnota je 6000. Displej obsahuje analogovou 31 dílkovou stupnici (bar graf). Rozevření čelistí umožňuje měření na kabelech o průměru až 42mm. Bezkontaktní snímání elektrického pole (NCV) umožňuje detekovat vodiče pod napětím. Přiložená sonda - kryt hrotů na testovacích kabelech umožňuje měření na rozvodech nn v kategorii CAT III bez nebezpečí vzniku oblouku. Bez krytů na hrotech lze měřit testovacími kabely jen na rozvodech nn kategorie CAT II (například zásuvky 230V). Snímačem je citlivá Hallova sonda. Možnost dokoupení pružné smyčky pro měření proudů až do 3000A. Napájecí baterie 3ks 1,5V R03. Příkon měřiče je cca 1,8 mA. Přístroj má funkci automatické úspory energie - po 15ti minutách přechází do režimu spánku, kdy má spotřebu jen <50μA, což účinně prodlužuje životnost baterie. Funkci úspory energie lze vypnout.


Parametry produktu :

- měření AC/DC napětí a proudu, odporu, diod, spojitosti, kapacity
- automatické zobrazení polarity
- měření frekvence proudů a nízkých napětí (nn) do 1000 V v rozsahu 40 až 400Hz
- měření frekvence malého napětí (mn) v rozsahu 10Hz až 1MHz
- měření kapacit 60nF až 60mF
- poměrové (relativní) měření napětí a kapacit
- více segmentový displej a zvukový / vizuální alarm
- ochrana před napětím větším než 1000V napříč rozsahy
- funkce NCV - bezkontaktní detekce vodičů pod napětím
- funkce LoZ V~ měření s nízkou vstupní impedancí (cca 2kΩ) přístroje
- funkce INRUSH - měření přechodového děje dlouhého do 100msec - spouštěcího proudu při zapínání spotřebiče až do 3000A s přídavnou pružnou smyčkou
- funkce LPF ACV - měření AC napětí s nf filtrem (cca 2,5kHz) na měničích i s variabilní frekvencí
- funkce měření frekvence/pracovního cyklu
- možnost volby automatického nebo manuálního přepínání rozsahů
- zabudovaná svítilna
- přesnost měření proudů a napětí je garantována při využívání rozsahu v rozmezí 5% až 100% rozsahu, při hodnotě ≤5% rozsahu je třeba změnit rozsah


Technické parametry :

1. Měření AC proudu ( rozsahy / rozlišení / přesnost ):

60,00A / 0,010A / 40Hz ~ 400Hz ±(2,0%+9)
600,0A / 0,100A / 40Hz ~ 400Hz ±(2,0%+5)
1000,0A/ 1A / 40Hz ~ 400Hz ±(2,0%+5)
- přesnost monitorování kmitočtu při měření AC proudu v rozmezí 40 až 400Hz je ±(0,1%+3) při rozlišení 0,1Hz
- ochrana proti přetížení při 1000A


2. Měření AC spouštěcího proudu ( rozsahy / rozlišení / přesnost ):

60,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
600,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
1000,0A/ 1A / 40Hz ~ 400Hz ±(10,0%+10)
- ochrana proti přetížení při 1000A

s pružnou proudovou smyčkou
30,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
300,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
3000,0A/ 1A / 40Hz ~ 400Hz ±(10,0%+10)
- ochrana proti přetížení při 3000A


3. Měření DC proudu ( rozsahy / rozlišení / přesnost ):

60,00A / 0,010A / ±(2,0%+5)
600,0A / 0,100A / ±(2,0%+5)
1000,0A/ 1A / ±(2,0%+5)
- ochrana proti přetížení při 1000A


4. Měření AC napětí ( rozsah / rozlišení / přesnost ):

6,000V / 0,001V / 40Hz ~ 400Hz ±(1,2%+3)
60,00V / 0,010V / 40Hz ~ 400Hz ±(1,2%+3)
600,0V / 0,100V / 40Hz ~ 400Hz ±(1,0%+8)
1000,0V / 1V / 40Hz ~ 400Hz ±(1,0%+8)
- přesnost monitorování kmitočtu při měření AC napětí v rozmezí 40Hz až 400Hz ±(0,1%+3) při rozlišení 0,1Hz
- ochrana proti přetížení při 1000Vrms
- vstupní impedance cca 10MGΩ


5. LPF AC V (měření s nízkofrekvenčním filtrem cca 2,5kHz)
( rozsah / rozlišení / přesnost ):
600,0V / 0,1V / ±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- ochrana proti přetížení při 1000Vrms
- vstupní impedance cca 10MGΩ


6. LPF AC V (měření s nízkou vstupní impedancí cca 2kΩ)
( rozsah / rozlišení / přesnost ):
600,0V / 0,1V / ±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- ochrana proti přetížení při 1000Vrms
- vstupní impedance cca 2kΩ


7. Měření DC napětí ( rozsah / rozlišení / přesnost ):

600,0mV / 0,100mV / ±(0,8%+3)
6,000V / 0,001V / ±(0,5%+3)
60,00V / 0,010V / ±(0,5%+3)
600,0V / 0,100V / ±(0,5%+3)
1000,0V / 1V / ±(0,5%+3)
- vstupní impedance cca 10MΩ
- ochrana proti přetížení při 1000Vrms


8. Měření odporu ( rozsahy /rozlišení / přesnost ):

600,0Ω / 0,1Ω / ±(1,0%+3)
6,000kΩ / 0,001kΩ / ±(1,0%+2)
60,00kΩ / 0,01kΩ / ±(1,0%+2)
600,0kΩ / 0,1kΩ / ±(1,0%+2)
6,000MΩ / 0,001MΩ / ±(2,0%+8)
60,00MΩ / 0,01MΩ / ±(2,0%+8)
- ochrana proti přetížení při 1000 Vrms
- napětí otevřeného obvodu cca 1V


9. Kontrola spojitosti obvodů:

- při naměřeném odporu menším než 30Ω signalizace souvislého obvodu zazní bzučák
- při naměřeném odporu větším než 70Ω signalizace rozpojeného obvodu nezní bzučák
- nejistota v rozmezí 31Ω až 69Ω
- napětí otevřeného obvodu asi 1,0V
- měření na rozsahu 600Ω, s rozlišením 0,1Ω
- ochrana proti přetížení při 1000 Vrms


10. Měření diod:

- v propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2V
- pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V
- napětí otevřeného obvodu asi 3,0V
- měření na rozsahu 6,000V, při rozlišení 0,001V


11. Měření kapacity ( rozsahy /rozlišení / přesnost ):

60,00nF / 0,01nF / ±(4,0%+25)
600,0nF / 0,1nF / ±(4,0%+5)
6,000μF / 0,001μF / ±(4,0%+5)
60,00μF / 0,01μF / ±(4,0%+5)
600,0μF / 0,1μF / ±(4,0%+5)
6,000mF / 0,001mF / ±10,0%+9
60,00mF / 0,01mF / ±10,0%+9
- ochrana proti přetížení při 1000 Vrms


12. Měření frekvence a Pracovní cyklus (plnění) ( rozsahy /rozlišení / přesnost ):

frekvence: 10Hz až 1MHz / 0,01Hz až 1kHz / ±(0,1% + 3)
plnění: 10% až 99,0% / 0,1% / ±(2,6% + 7)

- Poznámka 1 ) Citlivost měření:
10Hz až 100kHz: 250mVrms ≤ vstupní amplituda ≤ 20V RMS
100kHz až 10MHz: 600mV RMS ≤ vstupní amplituda ≤ 20V RMS

- Poznámka 2 ) Měření plnění ( pracovního poměru ) je použitelné pouze pro čtvercovou vlnu 10Hz až 10kHz:
2Vpp ≤ vstupní amplituda ≤ 20V p-p

- ochrana proti přetížení při 1000 Vrms


13. Bezkontaktní snímání elektrického pole (NCV):

- umožňuje detekovat vodiče pod napětím - jak se zvyšuje intenzita detekovaného napětí, bude zobrazeno více segmentů bar grafu a s vyšší hodnotou se často spustí bzučák a LED začne blikat


Další parametry:

- měření maximálních a minimálních hodnot: ano
- měření v relativním (poměrovém) režimu pro měření napětí a kapacity: ano
- zadržení dat ( HOLD ): ano
- indikace slabé baterie: ano
- automatické vypnutí napájení: ano
- napájení baterie 1,5 V (R03): 2ks
- velikost podsvíceného displeje: 43 x 45 mm
- rozměry výrobku: 272 x 81 x 43,5 mm
- čistá hmotnost produktu: 450g
- barva výrobku: červená a šedá　


Obsah balení:

- klešťový multimetr UT207B: 1ks
- testovací kabely: 1 pár
- baterie 1,5 V (R03): 3ks
- návod k použití: 1ks


Velkoobchodní balení:

- standartní množství na karton: 10ks
- standartní rozměry kartonu: 355 mm x 330 mm x 315 mm
- standartní hrubá hmotnost kartonu: 7,1 kg


VÝROBCE: UNI-TREND
https://www.uni-trend.com/
