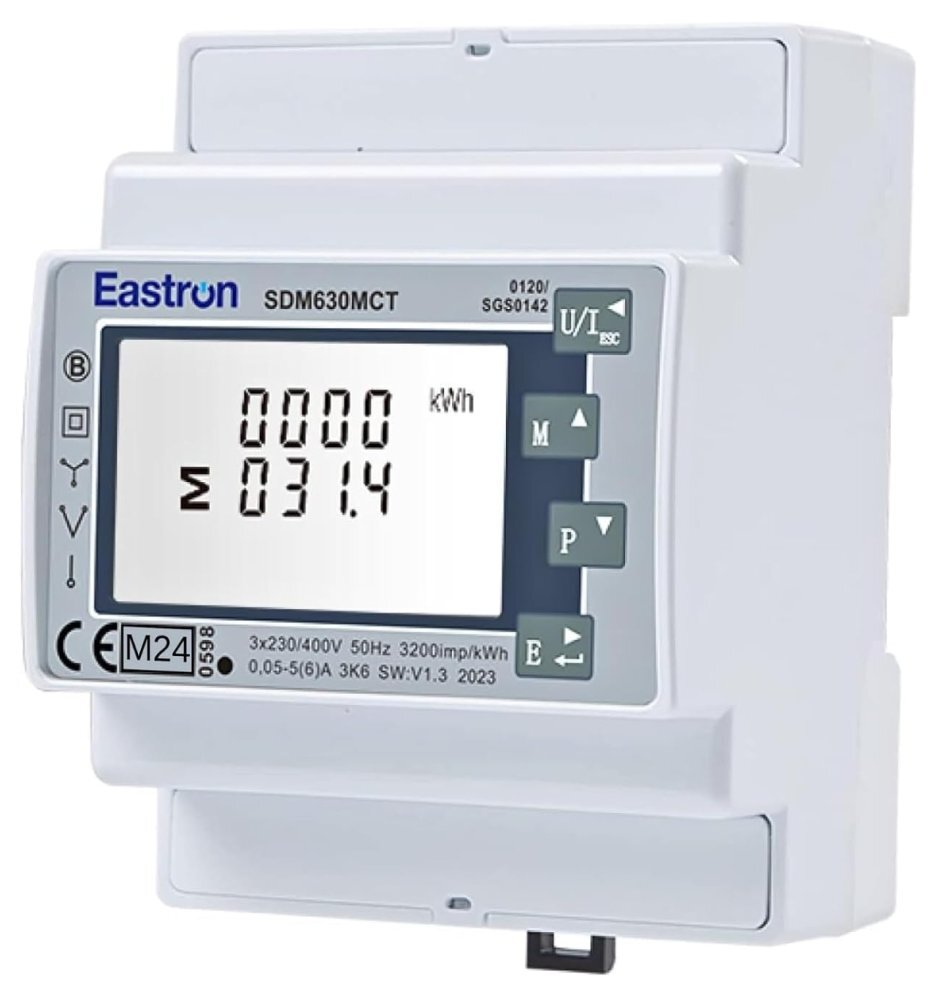

Eastron SDM630MCT-MBUS MID

Inteligentní elektroměr pro 1fázové a 3fázové měření. Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh). Přístroj může měřit také maximální odběr proudu a výkonu. Dále je vybaven pulsními výstupy pro měření spotřebované energie, které umožňují snadné monitorování a zaznamenávání dat externími zařízeními.

Tento přístroj měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) proudu v síti.

Elektroměr splňuje přísné evropské normy a požadavky směrnice 2014/32/EU pro měřicí přístroje (MID), což zaručuje jeho přesnost a spolehlivost.

Zobrazené parametry:

• Napětí mezi fázemi a nulou (V)


• Fázový proud (A)


• Celkové harmonické zkreslení napětí (U%THD)


• Proudové celkové harmonické zkreslení (I%THD)


• Frekvence (Hz)


• Účiník (PF)


• Maximální proudová spotřeba (MD A)


• Maximální odběr výkonu (MD kW)


• Činný výkon (kW)


• Jalový výkon (kVAr)


• Zdánlivý výkon (kVA)


• Import aktivní energie (kWh)


• Export činné energie (kWh)


• Celková činná energie (kWh)


• Importovaná jalová spotřeba (kVArh)


• Exportovaná jalová spotřeba (kVArh)


• Celková jalová spotřeba (kVArh)

K dispozici je komunikační rozhraní M-bus.

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí: 3× 230/400 V AC

Pracovní rozsah napětí: 80–120 % jmenovitého napětí (U_n)

Vstupní proud (jmenovitý): 1/5 A

Rozhraní: M-bus

Montáž: DIN lišta

Rozměry: 94,5 × 72 × 65 mm

Krytí: IP51
